Förstå palltruckens nominella kapacitet och lastcentrum

Del 1: Den gyllene regeln för palltruckars kapacitet

En pallvagns nominella kapacitet är endast giltig när lastens tyngdpunkt är i linje med tillverkarens specificerade lastcentrum, vanligtvis 600 mm. Arbete bortom detta avstånd utlöser Ladda nedstängning , vilket avsevärt minskar den säkra lyftgränsen för att förhindra hydrauliskt fel och tippning. För varje 100 mm som lastcentret rör sig framåt kan den faktiska lyftkapaciteten sjunka med 15 % till 20 %.

Del 2: Understanding the Physics of Lastcenter (LC)

Den Lastcenter (LC) är det horisontella avståndet från gafflarnas vertikala yta till lastens tyngdpunkt. Inom global materialhantering, 600 mm är standardriktmärket eftersom det representerar mittpunkten på en standard 1200 mm pall.

Den Role of the 600 mm Industry Standard
De flesta industripallar (GMA eller Europapallar) är 1200 mm djupa. Att placera vikten jämnt säkerställer Tyngdpunkt (CoG) sitter exakt vid 600 mm-märket. Om du använder längre gafflar för att bära två pallar eller överdimensionerade lådor, växlar CoG mot gaffelspetsarna, vilket gör pallvagnen till en instabil spak.

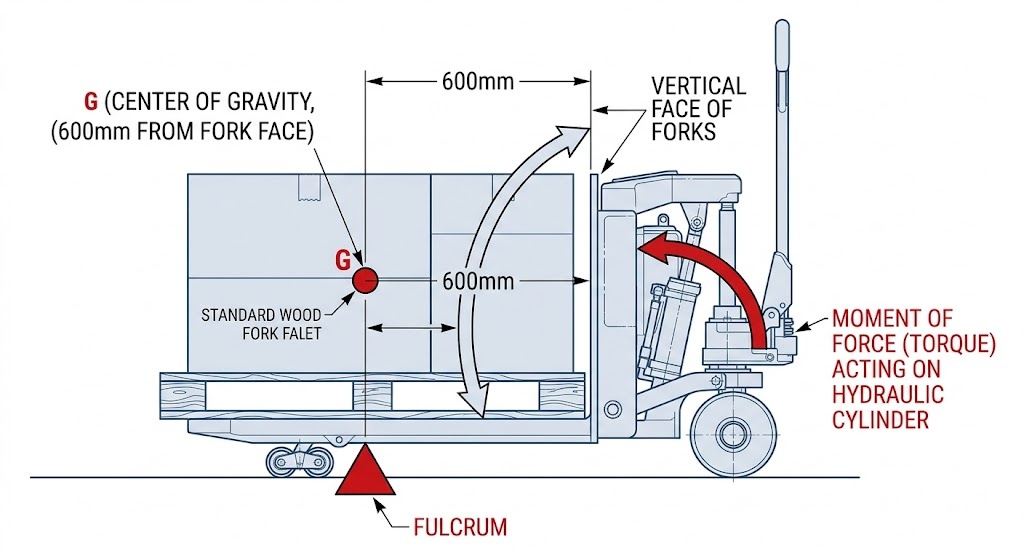

Den Lever Principle and the Fulcrum Point

En pallvagn fungerar som en Spak klass 1 . De främre lasthjulen fungerar som Fulcrum . När avståndet mellan lasten och stödpunkten ökar ökar den nedåtgående kraften (vridmomentet) som utövas på hydraulsystemet och chassit exponentiellt, även om lastens vikt förblir densamma.

Del 3: Den tekniska verkligheten: Ladda nedsättningsanalys

Ladda nedstängning är den beräknade minskningen av en maskins maximala lyftkapacitet när lastcentrum ökar. Detta är ett icke-linjärt förhållande dikterat av Moments princip . När lasten flyttar sig bort från gaffelns rot, skiftar den mekaniska fördelen, vilket lägger överdriven belastning på de hydrauliska tätningarna och chassit.

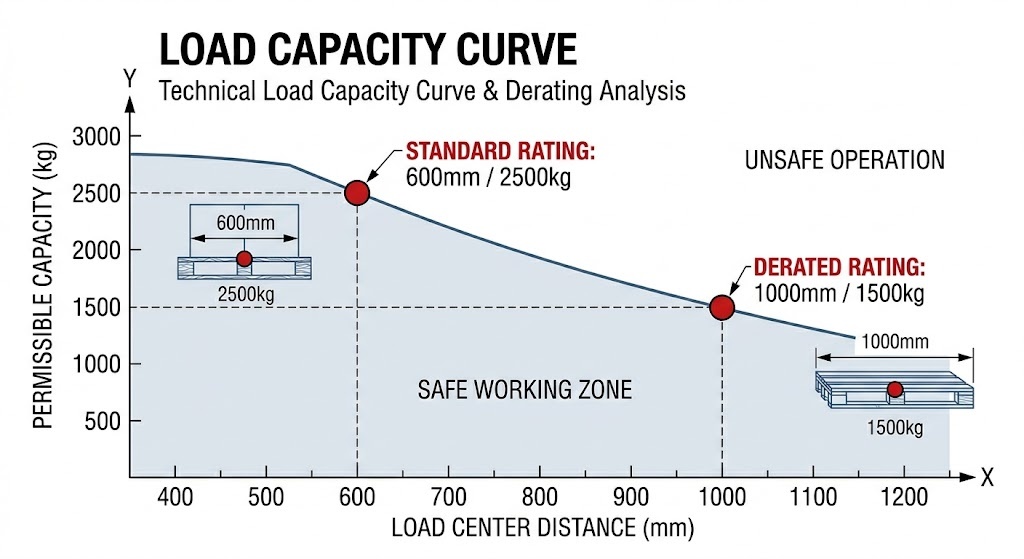

Den Derating Calculation Logic
För att uppskatta den säkra kapaciteten för icke-standardiserade laster använder proffs förhållandet mellan designmomentet och det faktiska momentet.
Formel: Faktisk kapacitet = (Nominell kapacitet * Standard belastningscenter) / Nytt belastningscenter

Exempel: För en 2500 kg lastbil som försöker lyfta en låda med 1000 mm lastcentrum:
(2500 * 600) / 1000 = 1500 kg.

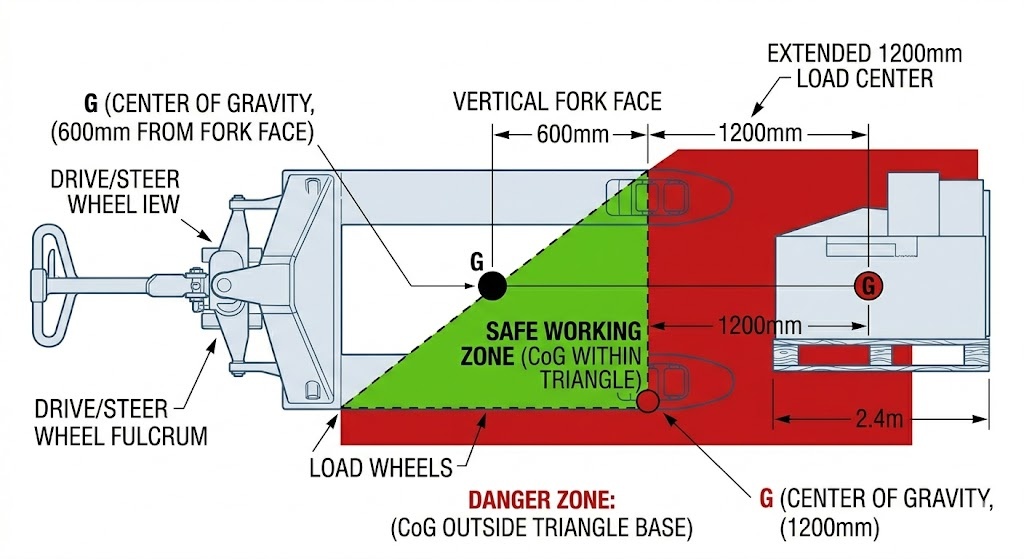

Del 4: Engineering for Stability: Stabilitetstriangeln

Till skillnad från fyrhjuliga gaffeltruckar förlitar sig en gaffeltruck på en specifik geometri för att upprätthålla balansen. Den Stabilitetstriangel bildas av drivhjulet (eller rattarna) och de två främre lasthjulen.

Den Impact of Center of Gravity (CoG)

Den CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as Gradbarhet (navigerar en ramp på 5 %) eller centrifugalkraft under en skarp sväng—kan trycka CoG utanför fotavtrycket, vilket leder till en lateral tippning eller en framåtlutning.

Dynamiska faktorer som påverkar stabiliteten

• Tröghetsmoment: Snabb acceleration eller nödbromsning med ett utökat lastcentrum skapar en massiv topp i hydraultrycket.
• Markfrigång: Högkapacitetslaster vid utsträckta centra gör att gafflarna böjs (böjs något). Om Sänkt höjd redan är minimal (t.ex. 85 mm), kan denna avböjning få gafflarna att skrapa marken, vilket leder till abrupta stopp.

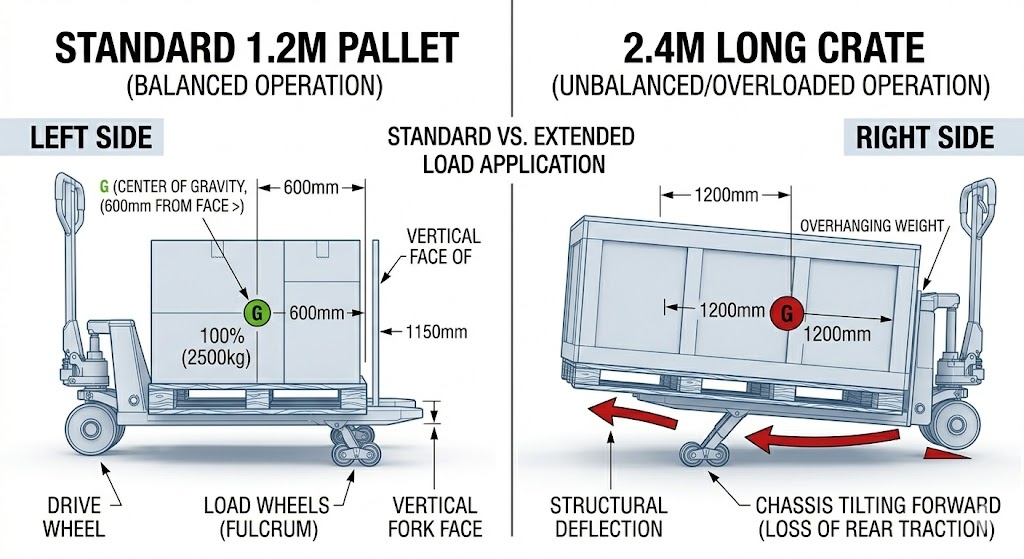

Del 5: Branschspecifika urvalsstrategier

Att välja en pallvagn utifrån Nominell kapacitet enbart är ett vanligt upphandlingsfel. Högpresterande miljöer kräver matchning Återstående kapacitet till branschens specifika belastningsprofil.

Standardlager (FMCG)

• Krav: Hög cykeleffektivitet för standard 1200 mm pallar.
• Strategi: Håll dig till 1150 mm x 540 mm gaffelkonfiguration. Detta säkerställer Load Center ligger kvar på 600 mm, vilket bibehåller 100 % av den nominella kapaciteten och optimal svängradie (Ast).

Konstruktion & tung tillverkning

• Krav: Hantering av koncentrerade laster (maskiner) eller fördelade långa laster (virke/rör).
• Strategi: För laster som överstiger 1500 mm i längd, a Heavy-Duty 3500 kg chassi krävs ofta för att säkert bära en 1500 kg last på grund av Ladda nedstängning effekt. Verifiera Gradbarhet klassificering om du använder ramper, eftersom utökade lastcentra minskar dragkraften på drivhjulet.

Kylkedja och läkemedel

• Krav: Hygienöverensstämmelse och stabilitet i dragkraftsmiljöer med låga temperaturer.
• Strategi: Använd Rostfritt stål modeller med specialiserad giftfri hydraulolja. Var medveten om att kalla miljöer kan påverka hydraultryckets konsistens; se till att enheten har en Överbelastningstryckbegränsningsventil för att förhindra strukturell trötthet under "Kraftens ögonblick"-spikar.

Del 6: Vanliga frågor (FAQ)

F1: Kan jag lyfta en last på 2000 kg om min pallvagn är klassad för 2500 kg?
Svar: Ja, men endast om lastcentrum är 600 mm eller mindre. Om du lyfter en last som inte är standard eller överdimensionerad där tyngdpunkten överstiger 600 mm, Ladda nedstängning effekt minskar din faktiska säkra kapacitet. Till exempel, vid ett 1 000 mm lastcentrum kan en 2 500 kg lastbil bara hantera cirka 1 500 kg säkert.

F2: Hur påverkar gaffellängden stabiliteten hos en pallvagn?
Svar: Gaffellängden bestämmer placeringen av Fulcrum Point . Medan längre gafflar (t.ex. 1800 mm) tillåter överdimensionerad last, flyttar de lastens tyngdpunkt längre bort från drivhjulet. Detta ökar Moment of Force på hydraulsystemet och flyttar tyngdpunkten (CoG) mot kanten av den Stabilitetstriangel , vilket ökar risken för tippning.

F3: Vad är "restkapacitet" vid materialhantering?
Svar: Återstående kapacitet är utrustningens faktiska lyftkapacitet i en specifik, icke-standardkonfiguration. Till skillnad från Nominell nominell kapacitet (den maximala vikten under idealiska förhållanden), kvarvarande kapacitet står för reduktionsfaktorer såsom utökade lastcentra, användning av redskap eller höga lyfthöjder.

F4: Varför tappar min elektriska pallvagn dragkraft när jag bär långa laster?
Svar: Detta beror oftast på Lutning av chassi orsakas av ett utökat lastcentrum. När lastens vikt koncentreras för långt framåt (bortom de främre lasthjulen), skapar det en hävstångseffekt som lyfter det bakre drivhjulet. Detta minskar det nedåtgående trycket som krävs för dragkraft, vilket leder till hjulspinn och bromsning.
