Hur man läser en gaffeltruckkapacitetsskylt: Komplett guide med exempel

Snabbt svar

En gaffeltruckkapacitetsskylt talar om för dig maximal säker belastning lastbilen kan bära under specifika förhållochen. De tre siffrorna som betyder mest är: (1) nominell kapacitet i lbs eller kg, (2) lastcentrum i tum eller mm - avståndet från gaffelytan till lastens tyngdpunkt, och (3) maximal lyfthöjd . Alla tre arbetar tillsammans. Ändra någon av dem och den nominella kapaciteten ändras också. En 5 000 lb gaffeltruck lyfter inte alltid 5 000 lb - läs varje rad på plåten innan du lastar.

24 tum

Standard lastcentrum

De flesta nominella kapaciteterna beräknas vid ett 24-tums (600 mm) lastcentrum

30-50 %

Kapacitetsminskning

Typisk kapacitetsminskning vid lyft i full höjd kontra marknivå

29 CFR

1910.178(a)(6)

OSHA-förordningar som kräver en läsbar dataskylt på varje gaffeltruck hela tiden

Dödsfall per år (USA)

Årliga dödsfall i gaffeltruckar - överbelastning och vältning är vanliga orsaker

1. Vad är en gaffeltruckkapacitetsskylt?

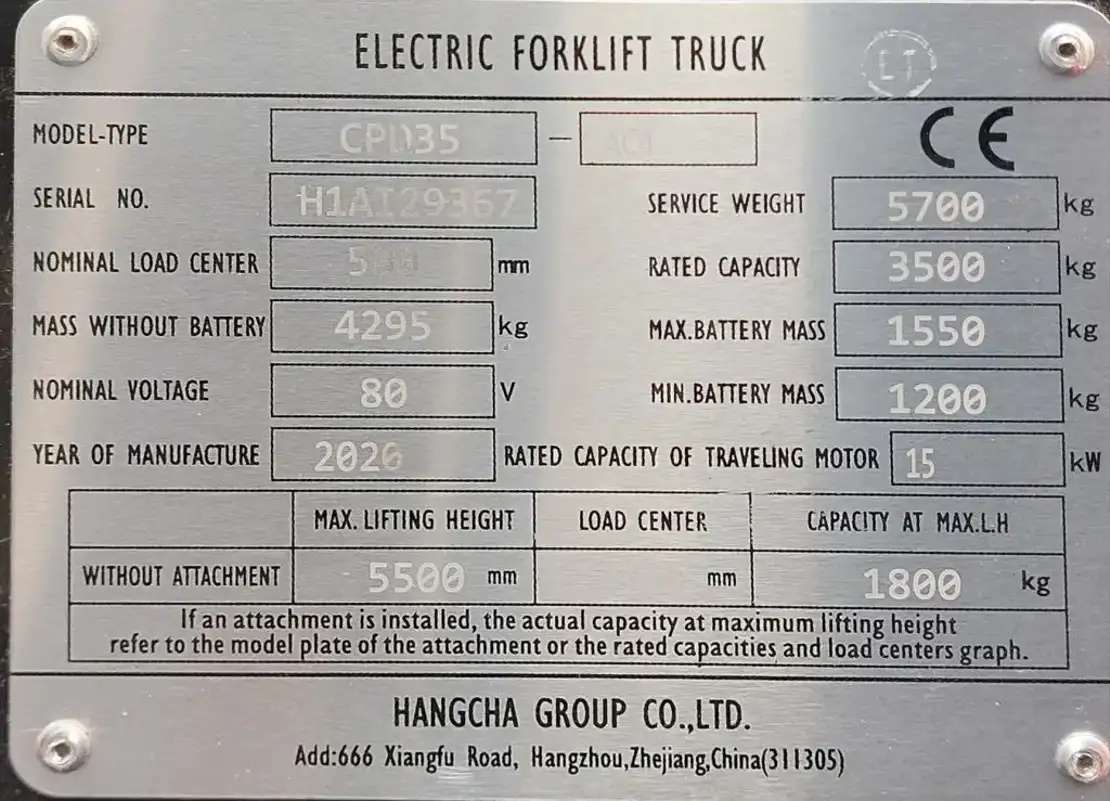

Kapacitetsskylten - även kallad dataskylt, namnskylt eller viktskylt - är en metalletikett som är permanent monterad på varje gaffeltruck, vanligtvis på instrumentbrädan eller den främre masten upprätt där föraren kan se den från sätet. Det är inte ett förslag. Under OSHA 29 CFR 1910.178(a)(6) , måste varje gaffeltruck bära en hållbar, korrosionsbeständig namnskylt som alltid är läsbar. Att köra en gaffeltruck med en saknad, skadad eller oläslig platta är ett citerbart OSHA-brott.

Skylten är installerad av tillverkaren och verifierad av ett nationellt erkänt testlaboratorium (NRTL) som UL eller FM. Per ANSI/ITSDF B56.1 , är den angivna kapaciteten resultatet av antingen ett fysiskt tiltbordstest eller en konstruerad beräkning som täcker lastbilens värsta tänkbara stabilitetsområde. Det är inte en uppskattning - det är en testad, certifierad gräns.

Driftsregel: Använd aldrig en gaffeltruck om kapacitetsskylten saknas, är oläsbar eller inte har uppdaterats för att återspegla tillbehör eller modifieringar. Kontakta din återförsäljare eller en kvalificerad ingenjör för en ersättningsskylt innan du tar trucken i drift igen.

2. Varje fält på tallriken - och vad det faktiskt betyder

Kapacitetsskyltar varierar något beroende på tillverkare och lastbilstyp, men OSHA och ANSI kräver en uppsättning kärnfält som alltid måste visas. Här är varje fält, vad det betyder och varför det är viktigt:

    Sample Capacity Plate - Elektrisk motviktstruck
      LASTBILTYP
      E
      MODELL
      FB25X
      RÄCKAD KAPACITET
      5 511 LB / 2 500 KG
      LASTCENTER
      24 IN / 600 MM
      MAX LYFTHÖJD
      130 IN / 3 300 MM
      LASTBILSVIKT
      9 260 LB / 4 200 KG
      BATTERIVIKT (MIN/MAX)
      1 540 / 1 760 LB
      MASTTYP
      3-STEG / FULLSTÄNDIG FRI LIFT
      BILAGA
      SIDOVÄXARE
      KAPACITET MED FÄSTE
      4 850 LB / 2 200 KG

Fält	Vad den säger dig	Vanligt misstag
Lastbilstypbeteckning t.ex. E, G, LP, DS, EX	Strömkälla och klassificering av farligt område. E = elektrisk; G = bensin; LP = flytande propan; DS = diesel; EX = explosionssäker klassad	Förutsatt att en elektrisk lastbil är säker i klassificerade riskområden - endast EX-klassade lastbilar är godkända
Nejminell kapacitet	Den maximala lasten som trucken kan lyfta säkert - men endast vid angivet lastcentrum och lyfthöjd. Det är inte ett absolut tak oberoende av dessa förhållanden	Behandlar nominell kapacitet som ett fast antal oavsett lastposition eller höjd
Lastcentrum	Det horisontella avståndet från framsidan av gafflarna till lastens tyngdpunkt. Standard är 24 tum (600 mm). Den nominella kapaciteten är endast giltig på detta exakta avstånd	Tar inte hänsyn till laster som är bredare än 48 tum - deras tyngdpunkt ligger över 24 tum, vilket minskar den effektiva kapaciteten
Max lyfthöjd	Den höjd som den angivna kapaciteten gäller. När lyfthöjden ökar minskar restkapaciteten - ett separat restkapacitetsdiagram på masten visar detta samband	Förutsatt att full nominell kapacitet fortfarande gäller när man lyfter till 4 m i ett lager med hög rack
Lastbilsvikt (tjänstvikt)	Vikten på själva lastbilen, inklusive batteri för elektriska modeller. Kritisk för golvbelastningsberäkningar och hisskapacitetsplanering	Att glömma att en lastad gaffeltruck på en hiss = lastbilsvikt lastvikt. Den kombinerade vikten kan överstiga hissvärdena
Batterivikt (min/max)	Endast elektriska lastbilar. Motviktsfunktionen utförs delvis av batteriet - om ett lättare batteri är installerat ogiltigförklaras den nominella kapaciteten och måste räknas om	Byte till ett mindre/lättare batteri utan att uppdatera kapacitetsplattan
Masttyp	2-stegs, 3-stegs, 4-stegs eller helt fri lyft. Bestämmer hur trucken lyfter och på vilken höjd sikten är begränsad. Kapaciteten i full höjd beror på masttyp	Byte av en mast utan att omcertifiera kapacitetsskylten
Bilaga (om installerad)	Alla icke-fabrikstillbehör (sidoförskjutare, klämma, trumhanterare) ökar vikten och förskjuter lastcentret framåt, vilket minskar kapaciteten. En andra rad på plattan visar reviderad kapacitet med tillbehöret installerat	Använder den nominella grundkapaciteten när ett tillbehör är monterat - den nedre raden för redskapskapacitet gäller
NRTL godkännandemärke	Bekräftelse på att ett nationellt erkänt testlaboratorium (UL, FM, CSA) har verifierat specifikationerna. Krävs av OSHA 29 CFR 1910.178(a)(3)	Acceptera en ersättningsskylt från en ocertifierad källa

3. Lastcentret: Det mest missförstådda numret på tallriken

Lastcentrum är det enskilt mest missförstådda konceptet inom gaffeltruckdrift. Den nominella kapaciteten på plattan förutsätter att lastens tyngdpunkt ligger exakt på det angivna lastcentrumavståndet från gaffelytan - vanligtvis 24 tum (600 mm). Detta motsvarar en standard 48 tum djup pall med jämnt fördelad vikt.

Flytta lastcentret längre ut - eftersom lasten är djupare, tyngre på ena sidan eller för att ett redskap pressar lasten framåt - och trucken blir mindre stabil. Den effektiva säkra kapaciteten sjunker. Plåtnumret ändras inte. Din säkerhetsmarginal gör det.

Hur lastcenter påverkar faktisk kapacitet

Förhållandet är ungefär proportionellt. Använd den här formeln för att uppskatta justerad kapacitet när ditt lastcentrum skiljer sig från plåtvärdet:

    Formel för kapacitetsjustering
    Justerad kapacitet = Nejminell kapacitet x (Nominell belastningscentrum / faktisk belastningscentrum)
         Exempel:        5 000 lb lastbil klassad till 24 i lastcentrum.
    Din last har sin tyngdpunkt på 36 cm från gaffelytan.
    Justerad kapacitet = 5 000 x (24 / 36) =         3 333 lb
    Du har förlorat 33 % av din nominella kapacitet – utan att röra plattan.

Faktiskt belastningscenter	5 000 lb lastbil (klassad till 24 tum)	Återstående kapacitet	Typiskt scenario
24 tum (600 mm)	5 000 lb	100 %	Standard 48 x 40 i pall, jämn last
30 tum (762 mm)	4 000 lb	80 %	60-tums djup pall eller fronttung last
36 tum (914 mm)	3 333 lb	67 %	72-tums djup last eller redskap som ökar räckvidden
48 tum (1 219 mm)	2 500 lb	50 %	96-tums last eller stor trumklämma förlängd

Myten om motvikt: Vissa operatörer tror att lyftkapaciteten ökar genom att lägga till vikt baktill på en gaffeltruck. Det gör den inte. Att lägga till motvikt ändrar lastbilens tyngdpunkt och hanteringsegenskaper – det ändrar inte den certifierade märkkapaciteten på plattan, och det skapar nya vältningsrisker i olika riktningar. Modifiera aldrig motviktsåtgärder utan tillverkarens skriftliga godkännande och en ny skylt.

4. Lyfthöjd och restkapacitet

Märkkapaciteten på plattan gäller vid en specifik lyfthöjd - vanligtvis marknivå eller låg åkhöjd. När masten sträcker sig uppåt händer två saker som minskar den säkra kapaciteten: lastbilens tyngdpunkt stiger och framaxelns hävstångskraft ökar. Detta kallas restkapacitet - den faktiska användbara kapaciteten vid en given höjd.

Återstående kapacitet visas på en separat diagram monterat på masten , inte på kapacitetsskylten. I lager med höga rack - den vanligaste inställningen där detta är viktigt - arbetar operatörer som bara läser kapacitetsskylten och ignorerar resttabellen blinda vid sina farligaste ögonblick.

Återstående kapacitet - 5 000 lb gaffeltruck (illustrerande)

Mark (resor)

5 000 lb - 100%

6 fot (1,8 m)

4 400 pund - 88 %

10 fot (3 m)

3 900 lb - 78 %

15 fot (4,6 m)

3 200 pund - 64 %

20 fot (6,1 m)

2 600 lb - 52 %

Obs: Värdena är illustrativa. Se alltid den specifika restkapacitetstabellen monterad på din lastbils mast. Faktiska siffror varierar beroende på modell, masttyp och tillbehör.

Den praktiska innebörden: en 5 000 lb-klassad gaffeltruck som placerar pallar på ett 20-fotsställ kan bara hantera 2 500-2 800 lb säkert på den höjden. Om dina laster väger 4 000 lb och du staplar dem på 20 fot, arbetar du över säkra gränser varje gång - och kapacitetsskylten gav dig rätt nummer. Du läste bara inte mastdiagrammet också.

5. Bilagor: När plattan ändras

Alla tillbehör som inte är fabriksmonterade på en gaffeltruck - sidoförskjutare, rotator, klämma, trumhanterare, push-pull, enkel-dubbel - har två effekter på nominell kapacitet:

Själva fästet väger något - vanligtvis 200 till 1 000 lb beroende på typ. Detta behandlas som en last som lastbilen redan bär, vilket minskar vad som finns kvar för själva pallen
Tillbehör flyttar lastcentret framåt - genom att lägga till mekanisk räckvidd flyttas lastens tyngdpunkt längre från framaxeln, vilket minskar stabiliteten och därför effektiv kapacitet

Under OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , varje tillbehör kräver skriftligt tillverkarens godkännande före installation. När kapacitetsskylten har godkänts måste den uppdateras för att visa den kombinerade vikten av lastbil och redskap, och den reviderade kapaciteten vid maximal höjd med redskapet installerat.

Typ av bilaga	Typisk vikt	Typisk kapacitetspåverkan	Plattuppdatering krävs
Sidoförskjutare	200-350 lb	-300 till -500 lb på nominell kapacitet	Ja
Roterande klämma	500-900 lb	-800 till -1 500 lb	Ja
Enkel-dubbel (gaffelspridare)	300-500 lb	-500 till -1 000 lb (plus byte av lastcentrum)	Ja
Trumhanterare	150-400 lb	-300 till -600 lb	Ja
Förlängda gafflar (över fabrikslängden)	Varierar	Betydande - lastcentrum skiftar proportionellt mot gaffelförlängningen	Ja

Tillbehör har sina egna typskyltar. Enligt OSHA och ANSI måste varje redskap ha sin egen dataskylt som visar redskapets vikt, den maximala kapaciteten för kombinationen truck och redskap och en varning om att konsultera lastbilens skylt för den faktiska operativa kapaciteten. Om en kapacitet visas på fästskylten som är högre än vad den reviderade truckskylten visar, är det alltid det lägre antalet som styr.

6. Lastbilstypsbeteckningar: Bokstavskoden förklaras

Lastbilens typbeteckning på kapacitetsskylten är inte bara en bränsleidentifierare. Det är en säkerhetsklassificering definierad av OSHA och ANSI som bestämmer var trucken är lagligt tillåten att köra baserat på miljörisker.

Kod	Strömkälla	Klassificering av farligt område	Typisk användning
E	Elektrisk	Allmänna (icke klassificerade) områden	Standardlager, färdigvarulager
ES	Elektrisk	Områden där brandfarliga ångor kan förekomma i mindre mängder	Anläggningar med tillfällig användning av lösningsmedel
EE	Elektrisk	Områden med måttlig risk för brandfarlig ånga eller damm	Spannmålshantering, viss kemikalielagring
EX	Elektrisk	Klassificerade farliga platser (NEC Class I/II Div. 1)	Farmaceutiska API-områden, lösningsmedelsförvaring, färganläggningar
G	Bensin	Allmänt (utomhus eller välventilerade områden)	Timmergårdar, utomhusbyggnation, lastkajer
LP / LPS	Flytande propan	LP = allmänt; LPS = visst klassificerat områdesskydd	Matdistribution, kyllager lastbryggor, utegård
D / DS / DY	Diesel	D = allmänt; DS / DY = ytterligare skydd	Tung utomhusverksamhet, hamnar, byggarbetsplatser

7. När plattan måste uppdateras

Kapacitetsskylten är ett levande dokument. Varje ändring av trucken som påverkar kapacitet, viktfördelning eller säker drift kräver en uppdatering av skylten - och skriftligt tillverkarens godkännande innan den ändringen görs. Detta är inte valfritt under OSHA eller ANSI.

Ändra	Plattuppdatering krävs	Tillverkarens godkännande krävs
Lägga till en icke-fabrikstillbehör (sidoförskjutare, klämma, etc.)	Ja	Ja - written approval required first
Byt ut batteriet mot en annan vikt	Ja	Ja if outside min/max range on plate
Byt ut masten mot en annan typ eller höjd	Ja	Ja
Förlänga eller förlänga gafflarna	Ja	Ja
Modifiering av motvikten	Ja	Ja - and rarely granted
Rutinunderhåll (olja, filter, däck med samma spec)	No	No

Om den ursprungliga tillverkaren inte fungerar eller inte svarar tillåter OSHA en Kvalificerad registrerad professionell ingenjör att utföra säkerhetsanalysen och skriftligen godkänna ändringen. Skylten måste fortfarande uppdateras innan trucken återgår i drift.

8. Vad du ska göra när plattan saknas eller är oläslig

En gaffeltruck utan läsbar kapacitetsskylt måste omedelbart tas ur drift. Detta är inte en bedömning - det är ett direkt OSHA-krav enligt 29 CFR 1910.178(a)(6).

Steg att följa:

Tagga ut lastbilen - bifoga ett låsnings-/tagoutmeddelande som förhindrar drift tills plåten byts ut
Leta reda på modell och serienummer - vanligtvis stämplad på ramen nära takskyddsfästet eller under huven. Du behöver detta för att beställa en ersättning
Kontakta tillverkaren eller auktoriserad återförsäljare - ange modell, serienummer och alla kända tillbehör. De flesta tillverkare kan utfärda en certifierad ersättningsskylt inom några arbetsdagar
Om tillverkaren inte längre fungerar - kontakta en kvalificerad registrerad professionell ingenjör för att bedöma trucken och utfärda en certifierad ersättningsskylt. Försök inte att återskapa plattan från minnet eller gamla register utan teknisk sign-off
Inspektera den nya plattan för fullständighet - verifiera att det innehåller alla fält som krävs av OSHA och ANSI, och återspeglar alla bilagor som för närvarande är installerade

Påminnelse om kontroll före skiftet: OSHA kräver en inspektion före skiftet av varje gaffeltruck före varje skift. Plåtens läsbarhet är en del av den inspektionen. Om plattan är blek, repad eller delvis skymd, dokumentera den och påbörja byte - vänta inte på ett fullständigt inspektionsfel.

9. Operatörens snabbreferens: Läser plattan på 60 sekunder

Före varje skift bör operatörerna gå igenom denna sekvens:

Finns plattan med och fullt läsbar? Om nej - märk ut trucken, kör inte den.

Vad är lastbilens typbeteckning? Bekräfta att det matchar området du kommer att arbeta i.

Vilken är den nominella kapaciteten och vid vilket lastcentrum? Skriv eller kom ihåg numret. Standard 48-tums pallar = 24-tums lastcentrum. Bredare eller längre laster = lastcentrum flyttas ut, kapaciteten sjunker.

Är en bilaga installerad? Om ja, använd den lägre kapacitetssiffran på plattans fästlinje - inte den nominella baskapaciteten.

Kommer du att lyfta över 10 fot? Om ja, lokalisera och läs diagrammet för restkapacitet på masten innan lastning.

Stämmer lasten du ska välja dessa villkor? Om lastvikten, djupet eller höjdkravet överstiger vad plattan och mastdiagrammet tillåter – lyft inte. Eskalera till en handledare.

Vanliga frågor

Vad händer om jag överskrider den nominella kapaciteten?

Överskridande av den nominella kapaciteten destabiliserar lastbilen genom att flytta den kombinerade tyngdpunkten framåt på framaxeln - tipppunkten. När detta händer fungerar framhjulen som ett stödpunkt och trucken tippar framåt och krossar allt framför den inklusive föraren. Tippningar är den främsta orsaken till allvarliga dödsfall i gaffeltruckar. Även laster något över kapaciteten ökar vältrisken eftersom stabilitetsmarginalen reduceras innan några dynamiska faktorer (svängning, bromsning, ojämna golv) tillkommer.

Kan jag öka kapaciteten genom att lägga till motvikt?

Nej. Att lägga till motvikt förändrar truckens hantering och tyngdpunkt men ökar inte dess certifierade nominella kapacitet. Både OSHA och ANSI förbjuder modifiering av motviktsåtgärder utan skriftligt tillverkarens godkännande - och tillverkare ger sällan detta godkännande eftersom förändringen skapar nya instabilitetsrisker i andra riktningar. Den nominella kapaciteten på skylten ökar inte oavsett vad som läggs till baktill på lastbilen.

Är den nominella kapaciteten i kilogram eller pund?

De flesta tallrikar i USA visar båda. Många internationella tillverkare (inklusive Hangcha) klassar utrustning i kilogram som den primära enheten med pund som sekundär siffra. Bekräfta alltid vilken enhet som gäller innan du använder numret. Ett vanligt fel är att läsa en metrisk kapacitetsskylt (t.ex. 2 500 kg = 5 511 lb) och behandla 2 500 som en pundsiffra - detta skulle leda till att lastbilen underutnyttjas dramatiskt. Omvänt skulle det innebära en katastrofal överbelastning att läsa ett pund som kilogram.

Behöver en begagnad gaffeltruck en ny kapacitetsskylt?

Originalskylten förblir giltig så länge den är läsbar och exakt återspeglar den aktuella lastbilskonfigurationen. När du köper en begagnad gaffeltruck, inspektera skylten omedelbart och kontrollera att den stämmer överens med den faktiska lastbilen - rätt modell, eventuella tillbehör installerade och batteriviktsintervall för elektriska modeller. Om en tidigare ägare lagt till tillbehör utan att uppdatera skylten, är det en aktuell överträdelse som måste åtgärdas innan trucken tas i bruk på din anläggning.

Vad är skillnaden mellan kapacitetsskylten och restkapacitetsdiagrammet?

Kapacitetsskylten visar maximal nominell kapacitet vid specificerat lastcentrum och en baslinjelyfthöjd. Restkapacitetsdiagrammet - monterat separat på masten - visar hur den kapaciteten förändras när lyfthöjden ökar. Båda måste läsas tillsammans för alla operationer över låg färdhöjd. Kapacitetsplattan ensam är inte tillräcklig för drift med höga rack.
